Choisissez votre lecteur

Choisissez votre lecteur

à partir de 0,00 €

Sélectionnez votre lecteur en sélectionnant la taille de votre porte et d’autres informations importantes.

Dimensions
Système de guidage
Entraînement

Dimensions

Indiquez la largeur (B) et la hauteur (H) de l’ouverture mesurées depuis l’intérieur — ce sont les cotes qui déterminent le choix du modèle et le type de montage. Remarque : plus bas sur la page (en faisant défiler), vous trouverez une instruction détaillée expliquant comment prendre ces mesures.

  • Largeur de baie [mm] *

    Min: 2000Max: 6000

  • Hauteur de baie [mm] *

    Min: 1900Max: 3000

Système de guidage

Choisissez le type de guidage (standard, bas, haut ou spécial) en fonction de l’espace disponible sous le linteau et du plafond — cela impacte le besoin en linteau et la méthode de fixation. Le guidage détermine également le parcours des panneaux et le confort d’ouverture, il doit donc être adapté à votre construction. En cas d’hésitation, utilisez notre checklist de montage ou demandez un relevé technique. Un guidage bien choisi garantit un fonctionnement fluide et une durée de vie prolongée de la porte.

  • Largeur des écoinçons à droite (dimension b1) [mm] *

  • Largeur des écoinçons à gauche (dimension b2) [mm] *

  • Retombée de linteau (dimension Hn) [mm] *

  • Profondeur du garage (dimension W-H) [mm] *

  • Largeur des écoinçons à droite incorrecte ! *

  • Largeur des écoinçons à gauche incorrecte ! *

  • Retombée de linteau incorrecte ! *

  • Profondeur de construction incorrecte ! *

  • Système de guidage *

    Vous n'avez pas de système parmi lesquels choisir ? La raison réside dans les dimensions. Contactez-nous ! Pour choisir le système SL, vous devez d'abord sélectionner un opérateur de porte.

Entraînement

Le contrôle d'entraînement offre plus de confort et d'automatisation : choisissez le modèle d'entraînement le mieux adapté aux dimensions de votre porte. L'entraînement offre un contrôle à distance, des fonctions de sécurité et une intégration avec les systèmes domotiques. Utilisez le configurateur pour sélectionner la taille d'entraînement adaptée ou demandez un conseil technique.

  • Sélectionnez le modèle d'entraînement de porte *

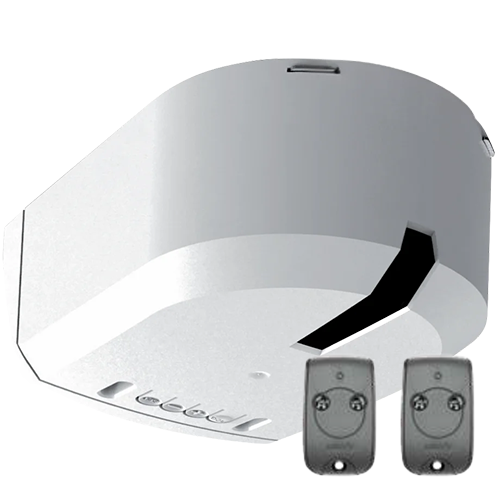

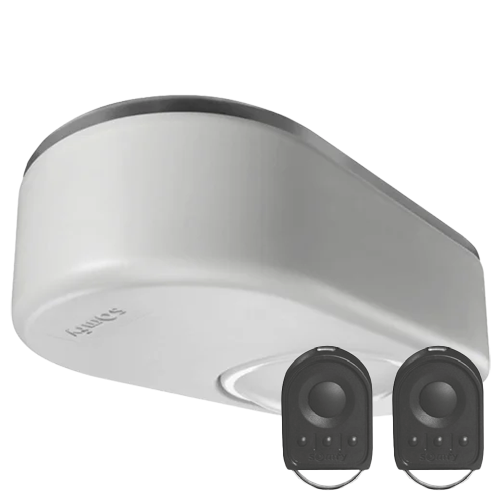

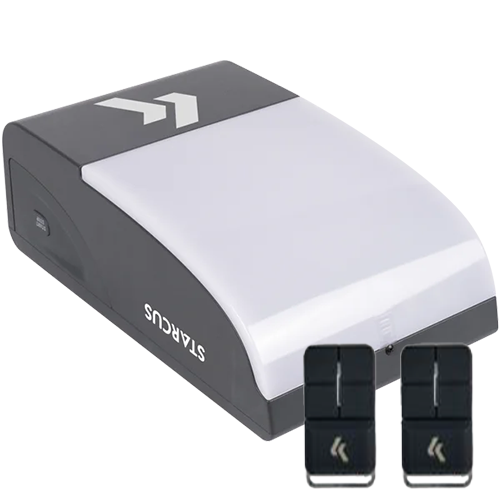

    Chaque moteur est livré avec 2 télécommandes. Pour les portes de plus de 2 750 mm de large, privilégiez les moteurs STARCUS, plus puissants. Le moteur SOMFY Dexxo Compact 750 IO n'est pas disponible pour les portes de plus de 2 375 mm de hauteur, et le moteur Smart 800 IO n'est pas disponible pour les portes de plus de 2 875 mm de hauteur.

  • Sélectionnez le type de rail *

  • Vous avez besoin d'une version STARCUS avec un rail plus long ? *

    Si la hauteur de votre portail est supérieure à 2375 mm, vous avez besoin d'un rail plus long.

  • Vous avez besoin d'une version Smart 1000 IO avec un rail plus long ? *

    Si votre portail mesure plus de 2 375 mm de haut, vous aurez besoin d'un rail plus long. Pour les portails de plus de 2 875 mm de haut, un rail nettement plus long sera nécessaire.

  • Dispositif supplémentaire pour l'entraînement STARCUS *

  • Dispositif supplémentaire pour l'entraînement SOMFY *

  • Pack de sécurité *

    Le nombre de cambriolages augmente depuis des années et les portes de garage sont souvent ciblées ; il est donc judicieux d’investir dans un système de sécurité fiable, surtout si le garage est relié à l’habitation ou contient des véhicules ou objets de valeur. De base, toutes nos portes sectionnelles sont équipées de dispositifs anti-intrusion résistants aux chocs violents (coups, coups de pied). La police recommande les portes classées RC2, capables de résister efficacement à une tentative d’effraction d’au moins 3 minutes avec des outils simples (scie, tournevis), délai qui décourage souvent l’assaillant. Le pack RC2 comprend le renforcement des charnières (latérales et supérieures), des roulettes (haut et bas), des guidages verticaux, de la fixation motorisée, une protection du mécanisme et une équerre de fixation verticale. Nos portes sectionnelles RC2 ont été testées en laboratoire par l’institut allemand ift Rosenheim selon la norme en vigueur, qui a confirmé l’efficacité anti-intrusion du pack.

Avis

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Choisissez votre lecteur”

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

MESURE DE LA PORTE

Mesure correcte d'une porte sectionnelle

Les cotes de commande pour une porte sectionnelle correspondent à la dimension jour (B × H). Il est cependant indispensable de contrôler d’autres cotes (b, bn, HL, Hn, etc.) afin de s’assurer que toutes les conditions de montage et d’intégration de la motorisation sont respectées.

B – largeur de baie
H – hauteur de baie
b – largeur des écoinçons
Hn – retombée de linteau
W – profondeur de la construction

  • B (largeur de baie) : mesurez la largeur utile de l’ouverture depuis l’intérieur ; la cote de commande B est la largeur en lumière à saisir dans le configurateur.

  • H (hauteur de baie) : mesurez la hauteur utile de l’ouverture depuis le sol fini jusqu’au bas du linteau ; la cote H est la hauteur en lumière.

  • Pour le choix du modèle de porte, ce sont surtout B et H qui déterminent la compatibilité (taille standard vs sur-mesure). Saisissez B × H en mm dans la commande.

  • b (largeur des écoinçons / jambages) : vérifiez la largeur disponible à gauche et à droite de l’ouverture — c’est l’espace pour fixer les rails verticaux.

  • bn (largeur de l’écoinçon côté motorisation) : mesurez précisément l’espace du côté où sera installé le moteur — il doit suffire pour le boîtier moteur, le câblage et les fixations.

  • Rappel : les jambages doivent être plats, verticaux et solides (support mural sain pour vissage/chevillage).

  • HL (distance de surélévement / linteau) : mesurez l’espace libre entre le haut de l’ouverture et la première obstruction (plafond, poutre) — comparez cette cote à la valeur minimale requise pour le type de guidage choisi.

  • Hn (retombée de linteau) et Hn + n (linteau pour porte motorisée) : notez la hauteur d’opération disponible sous le linteau et ajoutez si nécessaire la valeur « n » exigée par la motorisation (Hn + n = réserve nécessaire pour montage moteur).

  • Hn stand : si votre Hn est supérieur à Hn stand, il faudra prévoir cornières / fixations supplémentaires selon les recommandations du fabricant.

  • Hp (hauteur de passage) : hauteur utile de passage sans la porte montée.

  • Hp + n : hauteur de passage après installation de la motorisation (tenez compte des éléments ajoutés par le moteur).

  • HR (hauteur de travail) : cote utile pour les opérations de réglage et entretien (souvent HR = H – 100 mm selon spécifications).

  • W (profondeur de la construction) : profondeur intérieure nécessaire pour la course de la porte et l’implantation du rail et du moteur. Vérifiez l’absence d’obstacles (poutres, conduits, linteaux traversants) sur la longueur du rail.

Instructions de montage

Assistance à l'installation de portes sectionnelles

Vous trouverez ici toutes les instructions d’installation et d’utilisation de toutes nos portes sectionnelles et de chaque type de motorisation.

Système N

à ressorts de torsion avant

Instructions d'installation pour un porte avec ressorts de torsion avant

Système L

à ressorts de torsion arrière

Instructions de montage pour un porte avec ressorts de torsion arrière

Système SL

à ressorts de torsion arrière

Instructions de montage pour un porte avec ressorts de torsion arrière

Système E

à ressorts de tension

Instructions d'installation pour portes à ressorts de tension
